Significat del model

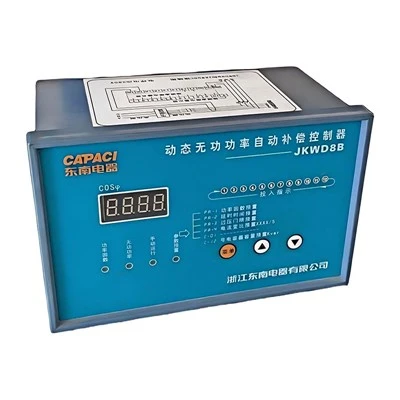

ElControlador de compensació-trifàsicés un dispositiu intel·ligent per a la compensació automàtica de la potència reactiva, construït al voltant d'un nucli de microprocessador d'alta-velocitat i{1}}alt rendiment. Això sofisticatproductemostreja simultàniament senyals de tensió de 3-fases i de corrent de 3-fases, oferint esquemes de compensació de fase-divisió combinada i-comú. Els paràmetres de control modificats per l'usuari s'emmagatzemen permanentment i es protegeixen contra la pèrdua durant les fallades de corrent. El seu funcionament es basa en el control compost de la commutació del banc de condensadors mitjançant el factor de potència fonamental i la potència reactiva fonamental, donant lloc a un rendiment estable i sense oscil·lacions que no és sensible a la interferència harmònica de voltatge o corrent. Això fa que elproducteideal per al control automàtic de la compensació de potència reactiva en sistemes d'alimentació de CA (45Hz-65Hz) per sota de 0,4kV. Les especificacions tècniques per a aixòproductesón els següents: Tensió operativa nominal: 380 V CA; Corrent de funcionament nominal: AC 0,1-5A; Sortida estàtica: AC 220V 3A; Sortida dinàmica: DC 12V 10mA; Freqüència operativa nominal: 45-65 Hz; Factor de potència mostrat: retard 0.001 - 0,001; Potència reactiva mesurada: 0-9999 Kvar; Potència activa mesurada: 0-9999 KW; Potència aparent mesurada: 0-9999 KVA; Valor de protecció de baixa tensió: 170 V CA; Sensibilitat: 100mA; Mètode de visualització: tub digital. Per garantir elControlador de compensació-trifàsicfunciona segons el previst, si us plau, seguiu aquestes condicions normals de treball i instal·lació:

1) Instal·lar a una altitud no superior a 2500 metres;
2) Mantenir una temperatura ambient entre -25 graus i +50 graus;
3) Assegureu-vos que la humitat de l'aire no superi el 50% a 40 graus o el 90% a 20 graus;
4) Col·locar en un entorn lliure de gasos corrosius, pols conductora i substàncies inflamables/explosives;
5) Trieu un lloc de muntatge sense vibracions greus.

L'aplicació principal d'aixòproducteés la regulació automàtica dels dispositius de compensació de condensadors dins dels sistemes de distribució de baixa tensió{0}. El seu objectiu és ajustar el factor de potència a un estat definit per l'usuari-, augmentant així l'eficiència del transformador de potència, reduir la pèrdua de línia i millorar la qualitat de la tensió de subministrament. Quan s'utilitza conjuntament amb interruptors sense-contacte (com ara reguladors dinàmics i interruptors compostos), aquestControlador de compensació-trifàsicsatisfà la necessitat d'un canvi ràpid per aconseguir una compensació reactiva òptima, especialment a les instal·lacions que es beneficien d'una combinació d'estratègies de compensació de fase-comuna i fase dividida-. El conjunt de característiques d'aquestproducteés extens:

1. Utilitza la suma de la potència reactiva fonamental trifàsica per determinar la commutació del condensador, evitant les oscil·lacions de commutació i mostrant amb precisió el factor de potència de la xarxa fins i tot amb distorsió harmònica.
2. Ofereix un mesurament d'alta-precisió del factor de potència en una àmplia gamma de visualitzacions.
3. Proporciona visualitzacions-en temps real tant del factor de potència total (PF) com del factor de potència fonamental (DPF).
4. Mostra els valors-en temps real per a la tensió trifàsica, el corrent, la potència activa, la potència reactiva i la potència aparent per separat.
5. Admet els modes de funcionament automàtic i manual.
6. La interfície humà-màquina és amigable i fàcil d'utilitzar.
7. Els usuaris poden seleccionar entre 12 mètodes de sortida de codificació diferents.
8. Hi ha disponibles un màxim de 5 esquemes de compensació (per assignar circuits-de fase comuna i dividida).
9. Pot controlar fins a 12 circuits de sortida.
10. Tots els paràmetres de control són ajustables digitalment per a una configuració intuïtiva i còmoda.
11. Una funció de protecció-d'apagada conserva totes les dades.
12. Inclou funcions de protecció de sobre-tensió i baixa-tensió.
13. La impedància d'entrada del senyal actual és molt baixa (menys o igual a 0,01Ω).
14. El factor de potència objectiu es pot ajustar en un ampli rang, des de 0,70 retardat fins a 0,70 d'avantguarda.
